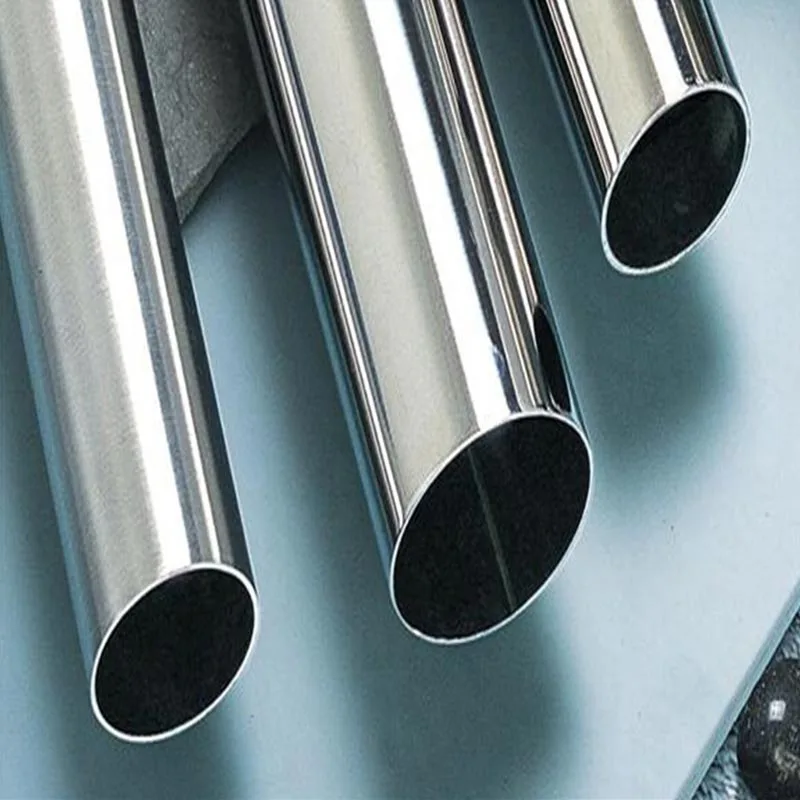

304 ステンレス鋼シームレス パイプは工業用配管および製造においてどのように機能しますか?

素材とシームレス構造を定義するものは何ですか?

製品の命名には複数の異なる情報を組み合わせることができ、それぞれの部分が重要になります。グレードは合金の種類を識別します。 「シームレス」という言葉は、製造形態を識別します。パイプの寸法によって物理的な形状が決まります。選択された規格は、組成、機械的特性、製造、試験、および寸法管理の要件を定義します。

タイプ 304 はオーステナイト系ステンレス鋼です。

タイプ 304 は、クロム - ニッケル オーステナイト系ステンレス鋼ファミリーに属します。これは通常、UNS S30400 および EN 1.4301 に関連付けられています。この合金は、耐食性と製造特性のバランスが優れていることで知られており、これが、この合金が一般的な加工装置、食品関連システム、建築コンポーネント、水用途、および多くの形式の工業用チューブや配管に使用される理由の説明になっています。

その組成は特に腐食挙動に関連します。クロムは、表面上の薄い不動態酸化物層の形成をサポートします。ニッケルはオーステナイト構造の安定性に貢献し、材料の延性と靭性をサポートします。これらの特性は、304 が広範囲の通常の大気環境および産業環境で優れた性能を発揮できる理由を説明するのに役立ちます。

シームレスとは、縦方向の溶接継ぎ目がないことを意味します

シームレスパイプは、縦方向の溶接継手を作成せずに管の形状を開発するプロセスを通じて製造されます。これは、平らな材料またはストリップ材料が管に形成され、継ぎ目に沿って接合される溶接パイプとは区別されます。

継ぎ目の有無は、1 つのパイプがあらゆる使用条件に自動的に適しているという普遍的な記述として解釈されるべきではありません。むしろ、プロジェクトの仕様、エンジニアリング設計、またはアプリケーションでシームレスな製品形式が必要な場合、シームレスな構造は価値があります。選択は、圧力条件、温度、流体の適合性、寸法、および管理基準に基づいて行う必要があります。

これらの違いを理解することで、材料グレード、製造プロセス、寸法規格を互換性のある用語であるかのように扱うという、一般的な仕様上の問題を回避できます。これらは別々の特性であり、一緒に考慮する必要があります。

パイプはどのように製造されますか?

製造ルートは、形状、表面状態、寸法の一貫性、内部構造、および最終製品が下流の製造にどのように反応するかに影響します。提供された製品情報には、ここで説明されている材料の熱間圧延シームレスプロセスが指定されています。

熱間圧延シームレス成形

熱間加工により、材料を塑性変形に適した高温にしながら、ステンレス鋼を管状に成形することができます。このプロセスには、ビレットの準備、穿孔、伸長、サイジング、必要に応じて熱処理、表面調整、矯正、切断、検査、および最終仕上げステップが含まれます。

各段階は最終製品に影響を与える可能性があります。チューブの形状は、指定された寸法公差内に収まっていなければなりません。表面は、目的のサービスおよび製造プロセスに適している必要があります。材料は、選択した製品規格の関連する化学的および機械的要件も満たさなければなりません。

プロセス管理が重要な理由

A seamless tube is still an engineered product rather than simply a hollow steel shape.壁の厚さの変化、楕円形、真直度、表面の欠陥、端部の準備、およびトレーサビリティは、製造および設置時に重要となる場合があります。

重要な点は、製造の品質は 1 つの個別の作業ではなく一連の作業であるということです。完成したパイプは寸法要件を満たしていても、適切な材料トレーサビリティが欠けている場合でも、管理された産業プロジェクトでは問題が発生する可能性があります。

材料が腐食に強いのはどこですか?

タイプ 304 は、多くの大気環境および中程度の腐食性環境で優れた性能を発揮します。これが、タイプ 304 が一般的な産業用途で非常に一般的である理由の 1 つです。その不動態表面は、通常の湿気、多くの一般的なプロセス流体、屋内および屋外の幅広い暴露に対する有用な耐性を提供します。

大気暴露

通常の屋内環境および多くの屋外用途では、クロムを豊富に含む不動態層が一般的な大気腐食に対する保護を提供します。環境が異常に攻撃的でない場合、きれいな表面はその外観と機能を長期間維持できます。

水関連サービス

この合金は、選択された水処理および水処理用途に適しています。ただし、水の化学的性質は大きく異なります。塩化物濃度、温度、溶存酸素、堆積物、隙間の状態により、腐食挙動が大きく変化する可能性があります。

食品および加工環境

ステンレス鋼は、洗浄可能で耐腐食性の表面を提供できるため、食品および飲料の機器に広く使用されています。実際の適合性は、プロセス、洗浄方式、温度、濃度、表面仕上げ、および衛生要件によって異なります。

特別な注意が必要な場合

高塩化物環境は特に注意が必要です。海水、濃縮塩水、一部の冷却水システム、および塩化物を多く含むプロセス流では、より要求が厳しい場合があります。全体的な腐食が限定的であるように見える場合でも、孔食や隙間腐食などの局所的な腐食が重要になる場合があります。

「耐食性」は絶対的な性能カテゴリーではないため、この区別は購入者にとって不可欠です。耐食性は常に、特定の環境、温度、表面状態、暴露時間、および製造状態に関連します。

直径、肉厚、長さはどのように選択すればよいですか?

寸法は二次的な詳細ではありません。外径、壁の厚さ、長さによって、パイプが継手、機器、サポート、圧力計算、製造作業、および現場での設置とどのように統合されるかが決まります。

外径

外径は、接続の互換性、流れの形状、サポートの間隔、機器のインターフェース、システム全体の寸法に影響します。これらの用語は製品のさまざまな側面を表すため、購入者は外径、公称パイプサイズ、内径を区別する必要があります。

肉厚

壁の厚さは、圧力能力、腐食代、剛性、重量、製造動作、および利用可能な内部流動面積に影響します。壁を厚くすることが自動的に正しい選択になるわけではありません。仕様は、設計圧力、温度、コード要件、製造上の制約、および予想される耐用年数に関連付けられている必要があります。

長さ

付属の製品情報には、標準長さ 3000 mm ～ 10000 mm が記載されています。プロジェクトで特定の寸法が必要な場合は、長さに合わせてカットすることも検討できます。長さの選択は、輸送、取り扱い、ジョイント数、製造計画、設置順序に影響します。

産業プロジェクトの場合、理想的には、製品タイトルだけではなく、完全な配管仕様から寸法を確認する必要があります。技術的に正しい材料であっても、肉厚や接続寸法が間違っていても、下流の製造上で問題が発生する可能性があります。

規格はパイプの選択にどのような影響を与えますか?

ステンレス鋼パイプの規格は、製品の製造、テスト、寸法設定、および受け入れの技術的枠組みを定義するため、重要です。同じグレードの指定がいくつかの異なる製品規格に表示される場合がありますが、正確な要件は必ずしも同一であるとは限りません。

ASTM A312 および関連仕様

ASTM A312 は、高温および一般的な腐食用途を目的としたシームレス、溶接、および重冷間加工されたオーステナイト系ステンレス鋼パイプに広く関連付けられています。この規格が必要な場合、購入者はプロジェクトに適用されるグレード、製品形状、寸法、熱処理、試験、および検査要件を指定する必要があります。

寸法規格

ASME B36.19M などの寸法規格は、ステンレス鋼配管システムで使用される配管の公称寸法と壁の指定を定義できます。これは、パイプ、継手、バルブ、フランジ、およびその他のコンポーネント間の互換性を確立するのに役立ちます。

標準をむやみに混合しないでください

よくある仕様ミスは、材料グレードを記載しながら製品規格を省略することです。もう 1 つは、互換性をチェックせずに、ある規格の寸法用語と別の規格の材料要件を組み合わせる方法です。調達文書には、適用される材料、製造ルート、寸法規格、試験要件、表面状態、および文書要件を明確に記載する必要があります。

1. 材料グレード:Type 304 または指定された同等品など、正確な合金の指定を確認してください。
2. 製品形態:シームレス、溶接、冷間引抜、またはその他の形状が必要かどうかを指定します。
3. 寸法規格:適用可能な外径、肉厚、スケジュール、または寸法システムを定義します。
4. 長さ：標準の長さまたは長さのカット要件を指定します。
5. テストと文書化:プロジェクトに必要な証明書、検査、テストを特定します。

バイヤーとエンジニアは使用前に何を確認する必要がありますか?

製品の選択は、最初の材料名を超えて継続する必要があります。パイプが製造またはサービスに入る前に、その文書、寸法、表面状態、識別、および意図された用途がプロジェクトの要件と一致している必要があります。

材料の識別

グレード指定とトレーサビリティ情報を購入仕様書と材料文書と照合して確認してください。正確な文書要件は、プロジェクトと適用される標準によって異なります。

寸法検証

外径、肉厚、長さ、真直度、端部の状態を指定の要件に照らしてチェックします。寸法公差は、一般的な期待ではなく、管理基準に従って評価する必要があります。

表面状態

パイプに目に見える欠陥、過度のスケール、汚染、へこみ、傷、または製造やサービスを妨げる可能性のあるその他の状態がないかどうかを検査します。必要な表面仕上げは用途によって異なります。

アプリケーションの互換性

選択したグレードが流体、温度、圧力、洗浄剤、雰囲気、および予想される腐食メカニズムに適合していることを確認してください。 A pipe can be manufactured correctly and still be unsuitable for a particular environment.

実用的な選択シーケンス

1. まずはサービス条件から。流体、温度、圧力、暴露、および洗浄環境を定義します。
2. マテリアル ファミリを選択します。タイプ 304 とその関連グレードが腐食と温度の要件に適合するかどうかを決定します。
3. 製品形態をお選びください。シームレスな構造が必要かどうかを判断します。
4. 寸法を定義します。直径、壁の厚さ、長さ、端の準備を確立します。
5. 製作ニーズを確認します。切断、曲げ、溶接、表面処理、検査要件を確認します。
6. ドキュメントを確認します。証明書および検査記録を購入仕様書と照合します。

このプロセスにより、使い慣れたグレードを普遍的なソリューションとして扱うリスクが軽減されます。 Type 304 は多用途ですが、その最大の利点はバランスであり、無制限の抵抗ではありません。適切な選択は、そのバランスを実際の使用条件に合わせることによって決まります。

この材料が実用的な汎用の選択肢となる理由は何ですか?

Type 304の魅力はそのバランスにあります。最も強いステンレス鋼、あらゆる塩化物環境で最も耐性のある合金、またはあらゆる温度範囲に最適な材料であるという理由で選択されるわけではありません。多くの産業システムでは、有用な耐食性、優れた靭性、信頼性の高い製造特性、幅広い用途の柔軟性を兼ね備えた材料が必要であるため、この材料が選択されています。

シームレス構造により、仕様に別の次元が追加されます。プロジェクトでシームレスパイプの形状が必要な場合、製造ルートが材料要件の一部になります。その結果、意図した製造および設置要件に従って選択された寸法と表面状態を備えた、縦方向の溶接継ぎ目のない管状製品が得られます。

したがって、優れたエンジニアリングの実践は、まず材料をサービス環境に適合させ、次に製品形式を適合させることに基づいています。最終的な選択の前に、流体の化学的性質、温度、圧力、寸法、接合要件、適用される規格、および検査のニーズをすべて定義する必要があります。

評価する産業用バイヤー向け304ステンレス鋼シームレスパイプ提供される範囲には、外径 6 mm ～ 89 mm、肉厚 3 mm ～ 30 mm、標準長さ 3000 mm ～ 10000 mm が含まれており、プロジェクト要件に応じて、長さのカット、端の面取り、および指定の表面処理オプションが利用可能です。
