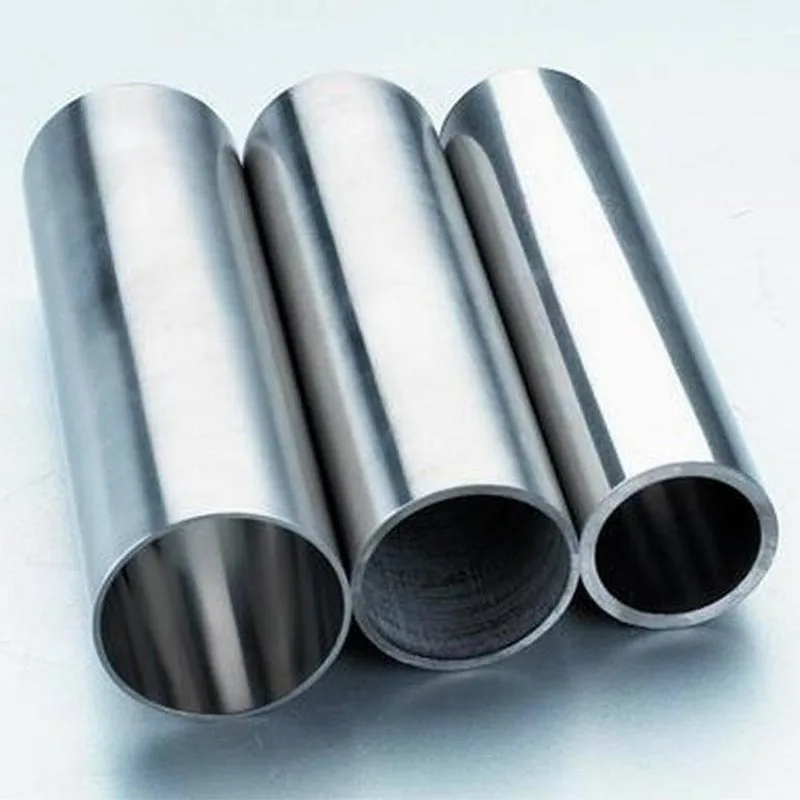

310S ステンレス鋼継目無管が高温用途に適している理由は何ですか?

310Sステンレス鋼継目無管は、高温、耐酸化性、シームレスな構造、材料の安定性が重要となる産業システム向けに設計されています。その 310S グレードは、高いクロムおよびニッケル含有量と低炭素組成を組み合わせており、選択された炉、熱処理、石油化学、燃焼、および熱処理コンポーネントに適しています。正しい選択の鍵は温度だけではありません。使用環境、機械的負荷、熱サイクル、製造方法、寸法、適用可能な仕様をすべて一緒に考慮する必要があります。

1. このグレードとパイプ構造は何ですか?

310S は、耐熱性が主要な材料要件となる環境向けに開発された低炭素オーステナイト系ステンレス鋼です。一般的に使用される呼称では、グレードは UNS S31008 および EN 1.4845 として識別されます。その化学的性質は、高いクロムとニッケルのレベルが特徴であり、炭素制限は標準の 310 よりも低いレベルに制御されています。この組み合わせにより、このグレードは耐酸化性、高温耐性、製造適性の有用なバランスが得られます。

パイプの構造も同様に重要です。シームレスパイプは縦方向の溶接継手を使用せずに形成されます。要求の厳しいプロセス装置の場合、エンジニアは圧力境界またはプロセス境界に沿って延びる縦方向の溶接シームを備えた製品を選択しないため、連続した管状構造が設計の重要な部分になる可能性があります。

このグレードに一般的に関連する製品範囲には、熱処理装置、ボイラー、熱回収システム、石油化学装置、燃焼システム、その他の高温アセンブリ用の工業用管状コンポーネントが含まれます。ただし、正しい設計はグレード名そのものではなく、完全な動作環境によって決まります。

2. 材料構成は性能にどのような影響を与えますか?

エンジニアが熱サービスに 310S を選ぶ主な理由は、合金の化学的性質です。クロムとニッケルは、多くの汎用オーステナイト系ステンレス鋼に含まれるレベルを大幅に上回るレベルで存在します。これらの合金元素は、熱、酸素、熱サイクルにさらされたときの鋼の挙動に影響を与えます。

クロムが耐酸化性をサポート

クロムは、鋼の表面上にクロムを豊富に含む保護酸化物層の形成を促進します。酸化性の高温環境では、この保護作用がスケールや表面劣化に対するグレードの耐性の中心となります。これが、この材料が炉の部品、燃焼関連部品、および高温ガスにさらされるその他の機器に検討される理由の 1 つです。

ニッケルはオーステナイト組織をサポートします

ニッケルはオーステナイト組織の安定化に役立ち、高温でのグレードの性能に貢献します。ニッケル含有量が高いことも、この合金を一般的な工業用耐食性を主目的とした通常のステンレスグレードと区別するのに役立ちます。

低炭素は製造動作を変える

「S」の指定は、合金の低炭素バージョンを示すため重要です。最大炭素含有量が 0.08% であるため、溶接および熱暴露中の高炭素バリアントと比較して炭化クロムの析出が減少します。この特性は、コンポーネントが溶接、製造、または繰り返しの加熱にさらされる場合に役立ちます。

• クロム含有量が高いため、適切な高温雰囲気下での酸化やスケールに対する耐性が向上します。
• 高いニッケル含有量は、オーステナイト構造と高温安定性に貢献します。
• 炭素含有量が低いため、溶接および熱処理された部品に対するグレードの適合性が向上します。
• 得られた合金は、304 などの幅広い用途に適したグレードよりも耐熱性が重要な場合に特に適しています。

これらの利点は、あらゆる高温環境に対する普遍的な耐性として解釈されるべきではありません。硫黄含有ガス、浸炭条件、還元性雰囲気、溶融材料、機械的負荷、および温度勾配により、材料の挙動が変化する可能性があります。したがって、優れたエンジニアリングは、実際の雰囲気と温度プロファイルを特定することから始まります。

3. 高温での使用では何が起こりますか?

高温機器が単一の一定条件下で動作することはほとんどありません。パイプは徐々に加熱され、目標温度に保持され、プロセスガスにさらされ、冷却され、何度も再加熱されることがあります。この完全なサイクル中の材料の応答は、単一の温度数値よりも重要です。

酸化とスケーリング

酸化雰囲気では、クロムレベルが高いと、表面に保護酸化層が形成されます。これが、このグレードが炉や熱処理コンポーネントに使用される主な理由の 1 つです。温度が上昇すると酸化がより顕著になるため、公称温度制限だけに依存するのではなく、動作雰囲気と予想される暴露期間を考慮して材料を選択する必要があります。

サーマルサイクリング

加熱と冷却を繰り返すと、熱膨張と熱収縮が生じます。内面と外面の温度差によっても、熱勾配や局所的な応力が生じる可能性があります。炉または熱処理アセンブリの一部として使用されるパイプの場合、設計者は壁の厚さ、拘束、加熱速度、冷却速度、サポートの配置、接続設計を一緒に考慮する必要があります。

温度における機械的負荷

温度が上昇すると機械的動作が変化します。使用温度が上昇するにつれて、強度、耐クリープ性、および長期間の変形がますます重要になります。したがって、内圧、プロセスガス、または機械的負荷を運ぶパイプは、システムに必要な設計コードと温度に依存する材料データを使用して評価する必要があります。

有用な工学的アプローチは、グレードと寸法を確認する前に、最大動作温度、通常の動作範囲、雰囲気、圧力または機械的負荷、熱サイクル、サポート構成、および予想される製造ステップを定義することです。

4. シームレスな建設が重要なのはなぜですか?

シームレスパイプと溶接パイプの主な違いは、管状部分の形成方法です。シームレス生産では、縦方向の溶接シームのないパイプが作成されますが、溶接製品はシームに沿って接合される成形されたストリップまたはプレートセクションに依存します。

この違いにより、シームレス パイプがすべての用途に自動的に適したものになるわけではありませんが、機器設計者が継続的な建設を好む場合には、この違いが有益になる可能性があります。選択は、圧力要件、形状、プロセス条件、コード要件、またはシームレスな管状形状の必要性によって決まります。

連続的な管状形状

縦方向の溶接がないため、特にシームレスな構造を必要とする設計の製品形状が簡素化されます。また、パイプの基本的な製造ルートの一部として長手方向の溶接を評価する必要もなくなります。

選択された高温作業に適しています

炉管、熱電対保護管、プロセス管、その他の管状コンポーネントは、仕様で要求されている場合、シームレス構造の恩恵を受けることができます。材料と製造プロセスは、関連する寸法、熱処理、試験、検査の要件に準拠する必要があります。

寸法は引き続き重要です

シームレス構造は製品の一部にすぎません。外径、肉厚、長さ、端処理、真直度、表面状態、寸法公差はすべて、パイプを実際のアセンブリに取り付けることができるかどうかに影響します。

• 設計が特にシームレスを必要とするか、溶接構造を許可するかを確認します。
• ご注文前に必要な外径と肉厚をご確認ください。
• 溶接、フィッティング、サポート、または取り付けに必要な端部構成を確認してください。
• 酸化、清浄度、または下流の製造が重要な場合に、必要な表面状態を定義します。

5. このパイプは一般的にどこに適用されますか?

このグレードは、高温や酸化雰囲気にさらされる機器に特に関連します。したがって、その用途は、通常のステンレス鋼グレードでは望ましい高温性能が得られない可能性がある熱処理、発熱、燃焼、および産業システムと密接に関連しています。

アプリケーションのマッチングは注文前に行う必要があります

環境が異なるため、同じグレードでも 2 つのアプリケーションでは異なるパフォーマンスを発揮する可能性があります。きれいな酸化性空気にさらされる炉管は、停止中に硫黄化合物、炭素豊富なガス、または攻撃的な凝縮物を含むプロセスガスにさらされる管と同等ではありません。

したがって、エンジニアは壁の厚さを選択したり注文したりする前に、実際のプロセスを定義する必要があります。重要な入力には、連続温度とピーク温度、雰囲気組成、内部圧力、外部負荷、熱サイクル、接続設計、および予想されるメンテナンス条件が含まれます。

6. エンジニアは適切な仕様をどのように選択すべきですか?

正しい製品を選択するには、合金番号を確認するだけでは不十分です。技術的に完全な調査には、通常、材料グレード、パイプ構造、寸法、長さ、表面状態、端部の処理、検査要件、および該当する仕様が組み合わされます。

まずはサービス条件から

単に「高温」と記載するのではなく、実際の動作温度を記録してください。通常の動作温度、最高動作温度、起動温度、シャットダウン温度、および熱サイクルの頻度を識別するのに役立つ情報が得られます。

プロセス雰囲気を定義する

雰囲気は見落とされがちです。酸素が豊富な環境、中性の環境、還元環境、浸炭環境、硫黄含有環境、および燃焼環境では、非常に異なる材料要求が課される可能性があります。ある環境では適切なグレードが、別の環境では最適な選択とは限りません。

寸法を確認する

参照製品範囲は、外径 6 mm ～ 89 mm、肉厚 3 mm ～ 30 mm、標準長さ 3000 mm ～ 10000 mm をカバーしています。注文要件に応じて、長さに合わせてカットした供給も手配できます。

温度の数値だけを判断材料として使用しないでください

材料は、特定の温度では酸化に耐えることができても、特定の機械的負荷や化学的雰囲気には適さない場合があります。したがって、冶金学的性能と装置設計を組み合わせた適切な選択が必要です。最終的な選択は、該当するエンジニアリング コード、製品規格、および実際のプロセス条件に照らして確認する必要があります。

7. 製造中に考慮すべきことは何ですか?

多くの場合、納品されたパイプは出発点にすぎません。工業プロジェクトでは、切断、面取り、溶接、曲げ、取り付け、表面の洗浄、またはより大きな炉やプロセス構造への組み立てが必要になる場合があります。

切断と長さの準備

仕上がりの長さがわかっている場合、長さに合わせて準備することで下流の製造作業を軽減できます。準備されたセクションが組み立て順序に適合するように、最終的な切断公差はプロジェクト要件と一致する必要があります。

面取りされた端

面取り端は、突合せ溶接接続がアセンブリの一部である場合に、溶接の準備をサポートできます。異なる製造手順では異なる端部構成が必要となる場合があるため、ベベル形状は製造前に定義する必要があります。

表面処理

酸洗いと不動態化を使用すると、表面の酸化物を除去し、よりきれいなステンレス鋼の表面を作成できます。これらの処理が必要かどうかは、生産ルート、製造順序、外観要件、使用環境によって異なります。

溶接に関する考慮事項

低炭素は 310S の特徴の 1 つです。製造中、溶接手順、フィラーの選択、入熱、継手の設計、溶接後の処理は、合金名から推測するのではなく、適用される溶接手順と材料仕様に従って決定する必要があります。

1. 切断・成形前に必要な材質・寸法をご確認ください。
2. 計画された結合プロセスに対して最終準備を検証します。
3. 製造中および取り扱い中のステンレス表面を汚染から保護します。
4. 溶接アセンブリが必要な場合は、認定された溶接手順を使用してください。
5. 施工前に仕上がり寸法と表面状態を確認してください。

高温機器の場合、製造品質はサービス動作に直接影響します。局所的な損傷、汚染、取り付け不良、不適切な溶接手順、または不正確な肉厚などにより、基材自体が正しく指定されている場合でも問題が発生する可能性があります。

8. どの検査と文書が重要ですか?

トレーサビリティは、ステンレスパイプがボイラー、熱処理システム、石油化学装置、その他の工学的設備で使用される場合に特に重要になります。文書化により、購入した材料を購入仕様書および最終アプリケーションと照合できるようにする必要があります。

重要な文書

注文および適用される仕様に応じて、文書には、EN 10204 3.1 などの材料試験証明書、化学組成記録、機械試験結果、原産地証明書、商業送り状、および梱包リストが含まれる場合があります。

テスト要件

該当するパイプの仕様によって、どのテストが必須で、どのテストが追加要件であるかが決まります。たとえば、ASTM A312 でカバーされるオーステナイト系ステンレス鋼パイプの場合、仕様は熱処理、機械試験、非破壊電気試験または静水圧試験、およびその他の要件に対応しています。購入者は、すべての検査要件を普遍的なものとして扱うのではなく、準拠する仕様を特定する必要があります。

検査計画

明確な検査計画では、メーカーの品質チェック、必須の標準テスト、顧客指定の検査、およびオプションの第三者検証を区別する必要があります。これにより、後の購入プロセスでの不確実性が回避されます。

• グレードと熱の識別を材料文書と照合して確認します。
• 購入仕様書と照らし合わせて寸法と肉厚を確認してください。
• 出荷前に表面状態を確認し、端部の処理を行ってください。
• 管理仕様に必要な機械的および非破壊的テストを確認します。
• 設置およびメンテナンスの記録のために、納入されたパイプまで追跡できる文書を保管してください。

9. 他のステンレスグレードとどう違うのですか?

材料の比較は、アプリケーションが複数のステンレス グレードで対応できる可能性がある場合に役立ちます。目的は、単一のグレードが普遍的に優れていると宣言することではなく、どの材料特性が実際の環境に適合するかを特定することです。

この比較は、グレードの選択を動作条件に結び付ける必要がある理由を示しています。汎用グレードは中程度の工業環境には完全に適していますが、温度と酸化の要求が高まるにつれて耐熱グレードの関連性が高まります。

310S と 310

最も直接的な比較は、310S と標準の 310 グレードの間です。主な違いは炭素含有量です。 310S の炭素レベルが低いため、炭化クロムの析出が減少し、材料が溶接または熱処理アセンブリにより適したものになります。

310S 対 304

304 は、最も広く使用されている汎用オーステナイト系ステンレス鋼の 1 つです。これは多くの腐食環境や工業環境にとって強力な選択肢ですが、高温や耐酸化性が重視される用途では、より高合金の耐熱グレードが必要となる場合があります。

310S 対 321

321 はチタン安定化を使用しており、その安定化メカニズムが設計の重要な部分である場合によく選択されます。 310S はその代わりに、高温での役割を高クロムとニッケルの化学反応と制御された炭素レベルに依存しています。最終的な選択は、使用雰囲気と温度範囲によって決まります。

10. よくある質問

産業プロジェクトの場合、最も信頼できる仕様は動作環境から始まり、材料グレード、パイプ構造、寸法、製造、検査、文書化にまで遡ります。このアプローチは、材料名だけに依存するのではなく、選択したステンレス鋼パイプが実際の機器に適合することを確認するのに役立ちます。

製品の寸法、加工オプション、検査範囲、および文書は、生産前に最終購入仕様書と照らし合わせて確認する必要があります。
