ニッケル基合金特殊形状シームレスチューブを専門メーカーから購入

すべてのチューブが丸い必要があるわけではありません。ニッケル合金の用途では、断面の形状が合金自体の化学的性質と同じくらい多くのエンジニアリング作業を行うことがよくあります。六角形のプロファイルは、高温のファスナーアセンブリでの回転滑りを防止します。楕円形の断面により、壁の厚さを増すことなく、熱交換器の表面積対体積比が増加します。 L 字型は、丸いチューブでは設置面積の半分を無駄にしてしまう構造のコーナーにぴったりとフィットします。これらは美的な選択ではありません。これらは設計段階で機能を決定するものであり、溶接を行わずに納入できる製造ルートが必要です。

熱間押出がそのルートです。このプロセスでは、加熱されたビレットが成形されたダイを通してプレスされ、金属はダイの開口部が定めるどのようなプロファイルにも流れ込みます。溶接継ぎ目、多段階成形、押出後の接合はありません。ニッケル合金（室温ではすでに変形が難しい材料）の場合、この 1 ステップの成形は便利なだけではありません。多くの場合、これが経済的かつ技術的に健全な唯一の方法です。

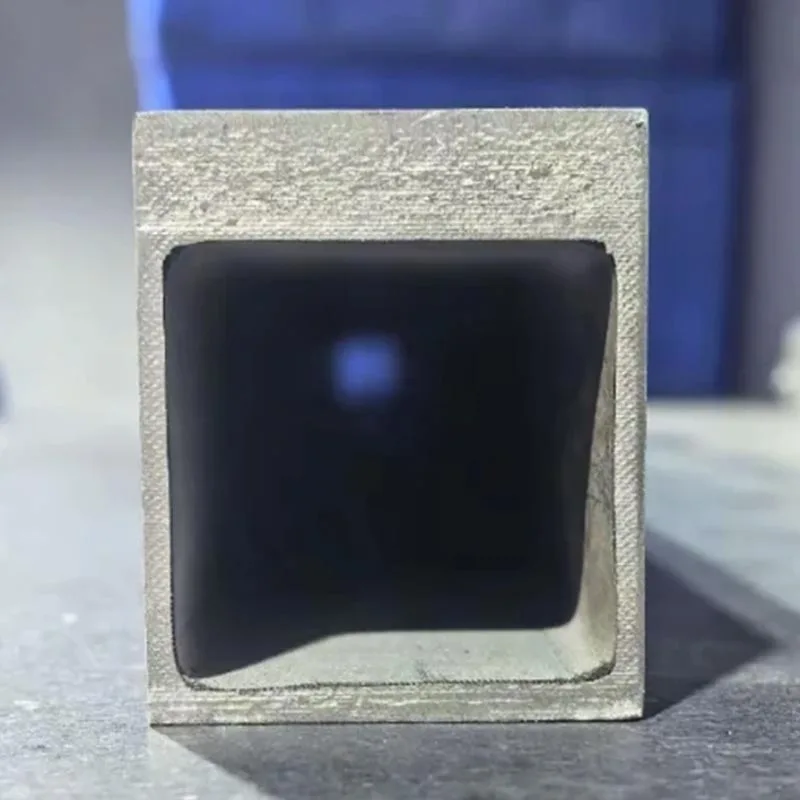

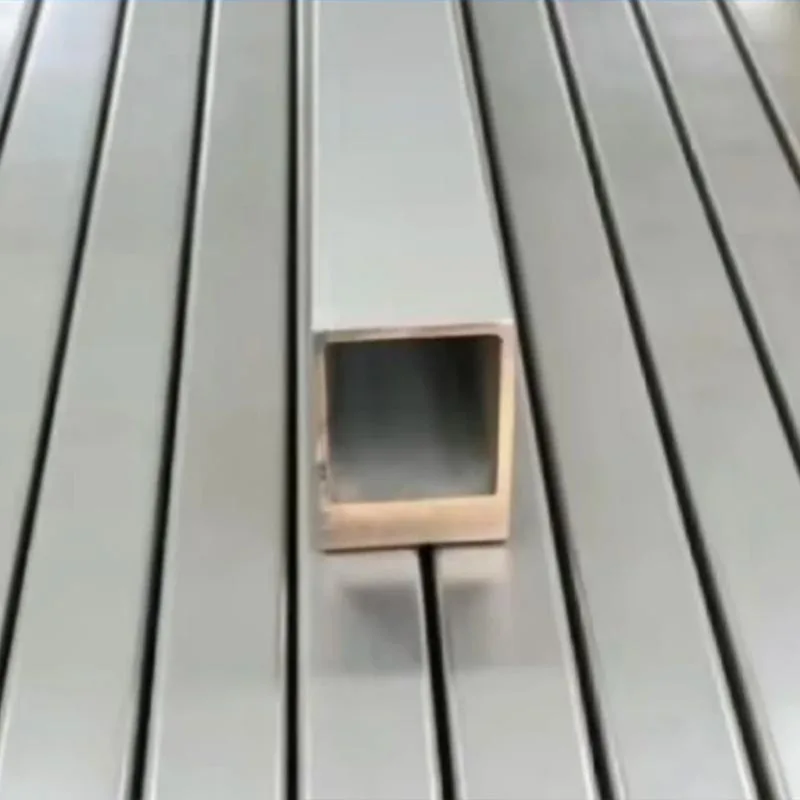

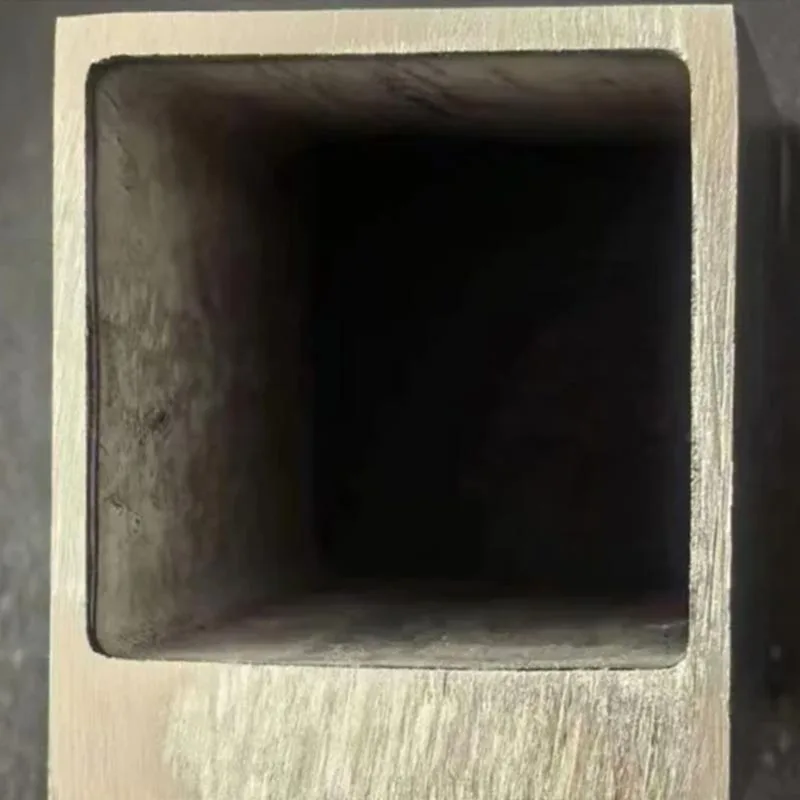

ジライダ、プロフェッショナルニッケル基合金継目無管中国のメーカーが生産しているニッケル基合金異形シームレスチューブ直接熱間押出により製造されます。製品ラインには、六角形、楕円形、L 字形、T 字形、および顧客の仕様に合わせて描画されたカスタム プロファイルが含まれます。材料には、ハステロイ C-276、インコネル 625 (N06625)、インコネル 718 (GH4169)、合金 825、および Х20Н25 や 08Х17Н14М2 などのロシア標準グレードが含まれます。壁の構成は、均一な壁のプロファイルから不等な壁の設計まで多岐にわたります。たとえば、3 つの薄い壁と 1 つの厚いベースを備えたチャネル セクションは、一方の面に熱負荷または構造負荷がかかり、他方の面には負荷がかからない用途向けに構築されます。

ニッケル合金の特殊な形状がステンレス鋼よりも硬い理由

ステンレス鋼押出機は通常、大規模な成形プロファイルを製造します。合金は適度な温度で変形し、金型の摩耗は管理可能であり、トン数は工具への投資に見合ったものです。ニッケル合金は別の方程式を示します。押出温度での変形抵抗は、オーステナイト系ステンレス鋼よりもおよそ 30 ～ 50% 高くなります。それに応じて金型圧力も上昇します。押出速度は狭いウィンドウ内で制御する必要があります。速すぎると薄肉部分でプロファイルが裂けてしまい、遅すぎると全長がダイから出る前にビレットが加工可能範囲以下に冷えてしまいます。

このため、ニッケル合金の特殊形状シームレスチューブを安定した品質で生産している工場はほとんどありません。高い変形抵抗、厳しい温度範囲、複雑な金型形状の組み合わせにより、サプライチェーンを迅速にフィルタリングします。これらのプロファイルを調達するバイヤーは通常、長いリードタイム、ビレットの完全な実行を反映する最小注文数量、およびチューブが冷却されて非対称に収縮した後に非円形断面の寸法公差を保持できるメーカーのプールが限られていることに直面します。

RFQで指定する内容

ニッケル合金特殊形状シームレスチューブに関する完全な問い合わせには、次の内容が含まれている必要があります。

必須仕様項目

• 合金グレード- UNS 指定が望ましい (例: N10276、N06625)。商号のみが利用可能な場合は、引用する前に同等のものを確認してください
• 断面図- すべての寸法、肉厚、コーナー半径、公差帯が明確にマークされている
• 壁の構成- 均一な壁か不均一な壁か、どの面の厚さが異なるか
• 長さ- さらなる加工のための仕上げカット長さまたはミル長さ
• 表面要件- 押出そのまま、酸洗い、または機械加工仕上げ
• 最終用途- プロファイルが熱的、構造的、または流れ方向の機能を果たしているかどうかを知ることは、重要な公差を推奨し、重要でない公差を緩和するのに役立ちます。
• 検査と文書化- EN 10204 3.1 MTC、第三者立会い、次元レポートの範囲

コマーシャルおよびリードタイムに関する考慮事項

最初の問い合わせにこれらの項目を含めることで、見積もりサイクルが大幅に短縮されます。仕向地に応じてFOBまたはCIFを見積もることができ、定期的なプロファイルの場合は、繰り返し注文のリードタイムを短縮するためにダイセットを保有しています。

ラウンドを超えたアプリケーション

ジライダファクトリーのニッケル基合金異形シームレスチューブs耐食性と非円形形状の両方が同時に要求される環境で使用されます。楕円形の管を備えた熱交換器バンドルは、同等の圧力定格で円形管バンドルよりも単位体積あたりの熱伝達が高くなります。反応器の内部構造は、溶接固定具を使用せずに機械的にロックするための六角形のプロファイルを使用しています。非円形断面の炉マッフルは、円形チューブでは適合できないプロセス チャンバーの形状に無駄なスペースなく適合します。いずれの場合も、成形プロファイルにより、熱サイクルや腐食負荷下で故障点となる下流の製造ステップ (溶接、ブラケット、形成された移行部) が排除されます。

主要な応用分野

• 熱交換器- 楕円形のチューブにより、単位体積あたりの熱伝達が向上します
• 原子炉内部構造物- 溶接固定具を使用しない機械的ロックのための六角プロファイル
• 炉マッフル- プロセスチャンバーの形状に適合する非円形の断面
• ファスナーアセンブリ- 高温時の回転滑りを防止する六角形状
• 構造コーナー- 設置面積効率を最大化するL字型
