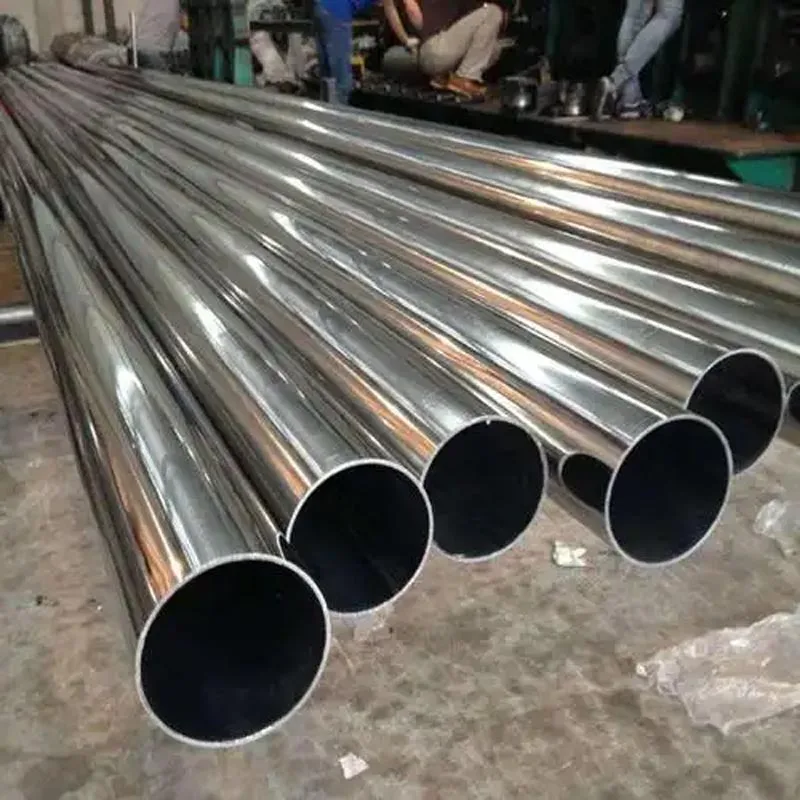

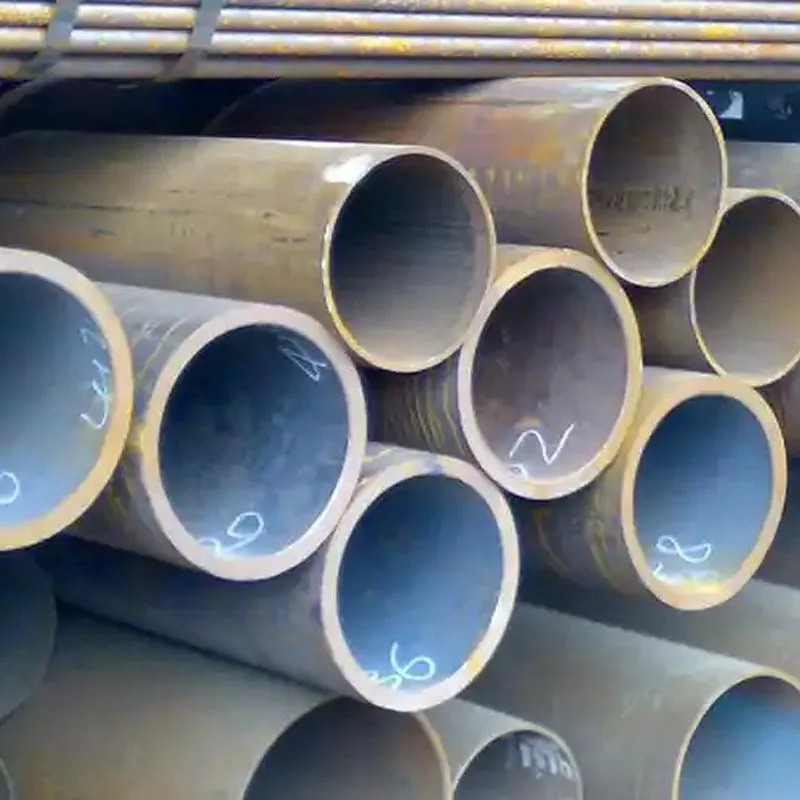

GH4169 シームレスパイプ

真空誘導溶解 (VIM) および真空アーク再溶解 (VAR) ビレット素材 GH4169 から熱間押出によって製造 シームレスパイプは、縦方向の溶接継ぎ目や熱影響部のない完全にシームレスな構造を特徴としています。

この合金は、γ'' (Ni₃Nb) および γ' (Ni₃(Al,Ti)) の析出により優れた機械的性能を実現します。 制御された老化プロセス中に強化し、以下を実現します。

●降伏強度1034MPa以上
● 700℃までの使用温度能力
●耐クリープ性に優れています。
●疲労強度に優れています。
● 熱サイクル下での長期的な構造安定性

これらの特性により、GH4169 シームレス パイプは航空宇宙エンジン、ガス タービン、原子力システム、 および高圧油田設備。

GH4169 シームレスパイプを選ぶ理由

信頼性を向上させるシームレス構造

溶接ニッケル合金パイプとは異なり、GH4169 シームレスパイプは熱間押出によって製造され、連続的な鍛流線を形成します。 チューブの壁に沿って。
この製造プロセスにより、溶接によって生じる潜在的な弱点が排除され、次のことが実現されます。

●縦方向の溶接シームがありません。
●熱影響部なし
●周方向延性の向上
● 圧力変動と疲労荷重に対する優れた耐性

回転機器や数千回の動作サイクルにさらされる高温部品には、このシームレス構造が適しています。 サービスの信頼性が向上します。

析出硬化による高強度化

GH4169 は、単純な合金ではなく、慎重に制御された熱処理プロセスを通じて卓越した強度を獲得しています。 構成。
一般的なプロセスには次のものが含まれます。

● 950～980℃での溶体化焼鈍
●720℃で8時間時効処理
● 620℃までの制御冷却
●8時間二次熟成

この老化サイクルにより、材料全体に強化析出物が生成され、次のバランスが達成されます。

● 高い耐力
●伸びが良い
●耐クリープ性に優れています。
●高温下でも安定した性能を発揮します。

Ji Lai Da は、一貫した品質と完全性を維持するために、押出、溶体化処理、熟成を社内で行っています。 製造ロットごとのトレーサビリティ。

主要な仕様パラメータ

主な用途

1.航空宇宙産業

GH4169 シームレス パイプは、高い強度保持が求められる航空機や航空エンジンの用途で広く使用されています。 温度は重要です。

典型的なアプリケーションには次のものがあります。
●エンジンマウントフレーム
●タービンケーシング
●燃焼器ライナー
●タービンシュラウドリング
●アフターバーナー部品

この合金は、振動、熱サイクル、高温に継続的にさらされても機械的性能を維持します。 動作温度。

2.発電産業

産業用ガスタービンでは、燃焼ゾーンのコンポーネントは、通常のステンレスでは使用できないような極端な熱条件下で動作します。 鋼では十分な耐用年数を提供できません。

GH4169 は一般的に次の目的で選択されます。
●高温タービン部品
●燃焼系部品
●耐圧構造

優れた耐疲労性と耐クリープ性により、数万時間に及ぶ長期運転をサポートします。

3.原子力および石油・ガス用途

GH4169 シームレス パイプは、高強度と耐食性が要求される厳しい環境でも使用されます。

アプリケーションには以下が含まれます:
●核燃料チャンネルブラケット
●制御棒案内管
●HPHT坑口装置
●ダウンホールツール
●地下安全弁ハウジング

この材料は、高圧、高温、硫化水素、およびその他の環境下で確実に機能します。 腐食性媒体。

製造工程と品質管理

Jiangsu Ji Lai Da Nickel-Base Alloy Co., Ltd. は、無錫の施設で制御された技術を使用して GH4169 シームレス パイプを製造しています。 ビレットの準備から最終検査までの製造手順。

製造プロセスには次のものが含まれます。 1.VIM + VAR ビレットの準備 2.熱間押出成形 3.溶体化焼鈍 4.エイジング処理 5.超音波検査 6.機械的および寸法試験

各製造ロットには、以下を含む完全な文書が付属しています。
●EN 10204 3.1ミルテスト証明書
●化学成分レポート
●熱処理実績
● 機械的試験結果
●検査書類

このトレーサビリティ システムにより、航空宇宙、エネルギー、産業の顧客は、製品全体にわたって材料の品質を検証できます。 サプライチェーン全体。

注文情報

GH4169 シームレスパイプの見積もりをリクエストする場合、お客様は以下を提供する必要があります。
●必要な直径と肉厚
●適用規格（GB/T、ASTM B670、AMS 5596など）
●使用温度と圧力
● 熱処理要件
●検査仕様
●必要個数

Ji Lai Da の技術チームは、供給された GH4169 シームレス パイプが確実に満たされるように、生産前に各要件をレビューします。 必要な機械的特性、寸法公差、および用途規格。

よくある質問

Q: GH4169 はインコネル 718 と同じですか?

A: はい。 GH4169 は、GB/T 14992 に基づく、中国ではインコネル 718 (UNS N07718) として知られる合金の呼称です。 ASTM システム。化学的要件と機械的要件は両方の規格で同等です。

Q: GH4169 シームレスパイプは 700 °C 以上で使用できますか?

A: ガンマ ダブルプライムの析出物が粗大化し始めるため、700 °C を超える温度での長時間の使用はお勧めできません。 長期的な強度が低下します。 700 °C を超える連続運転の場合は、GH4145 (インコネル X-750) または GH4099 を検討してください。 代わりに。

Q：溶体化処理のみでの供給も可能ですか？

A: はい。注文書に、時効状態が必要か、焼きなましのみが必要かを指定してください。江蘇吉来達 ニッケル基合金株式会社はどちらでも出荷でき、ミルテスト証明書は実際の状態を反映します。 供給されます。

Q: GH4169 シームレスパイプではどのような非破壊検査が行われますか?

A: ASTM E213 に基づく超音波検査と ASTM E309 に基づく渦電流検査がすべてのロットで標準となっています。追加 ご注文時にご要望に応じて試験方法を手配することも可能です。
